当前位置：首页 -> 产品中心 -> 立式加工中心

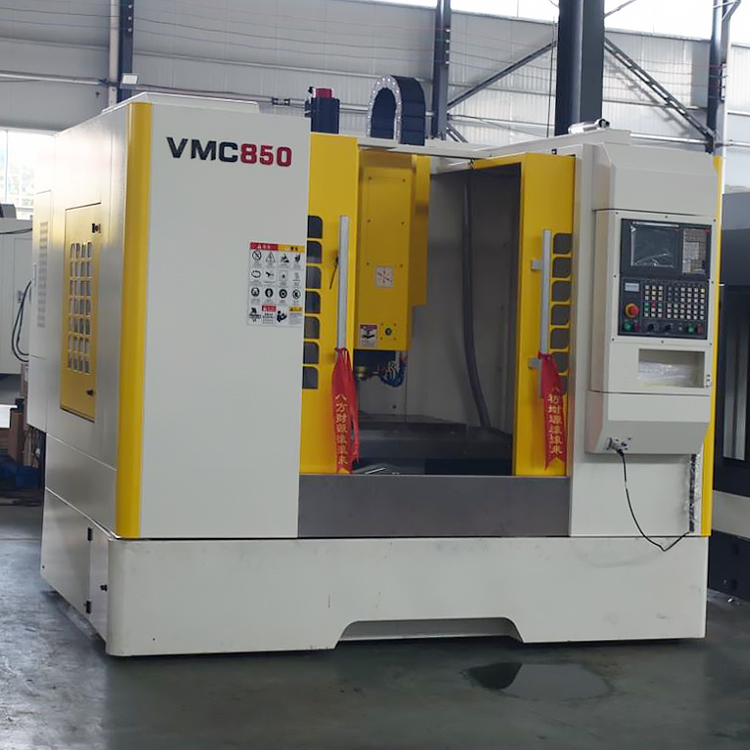

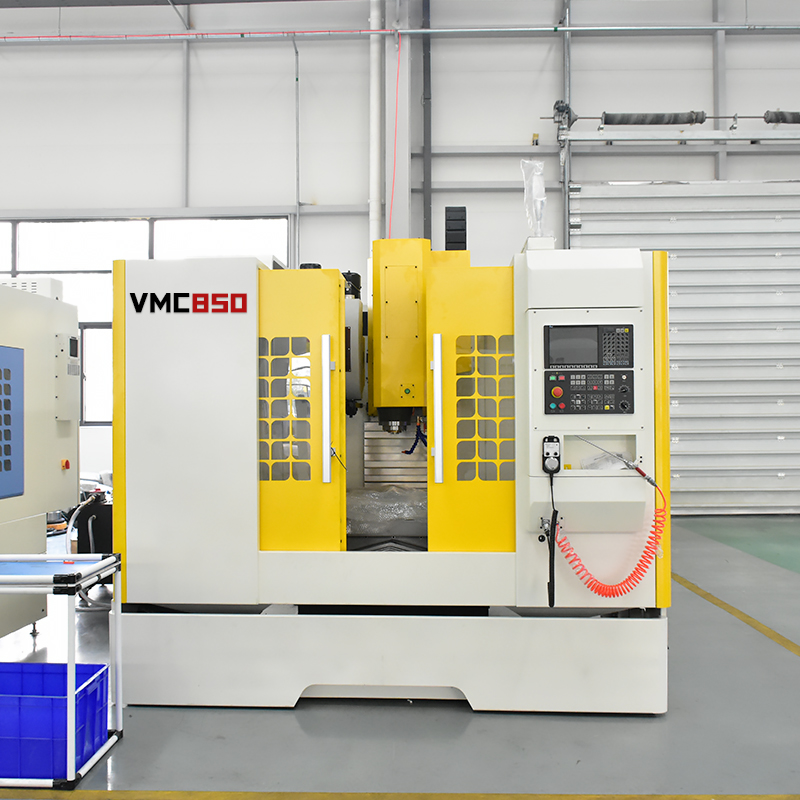

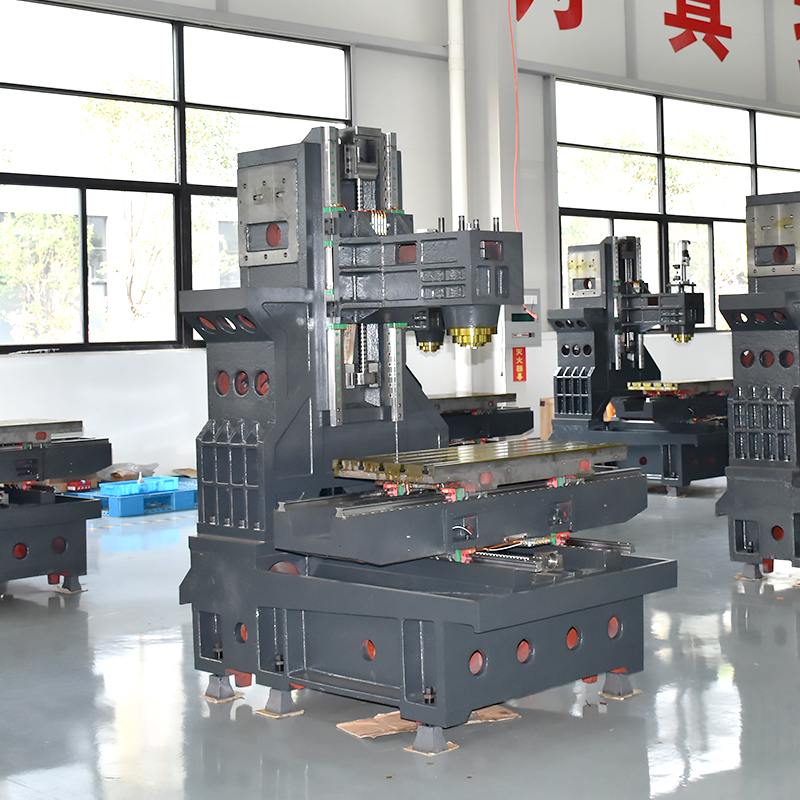

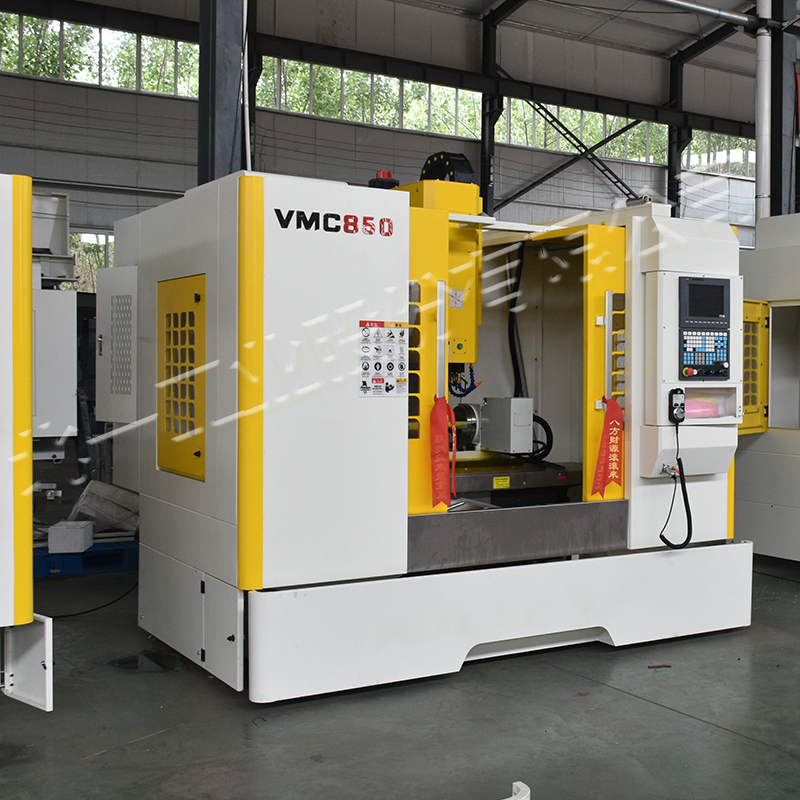

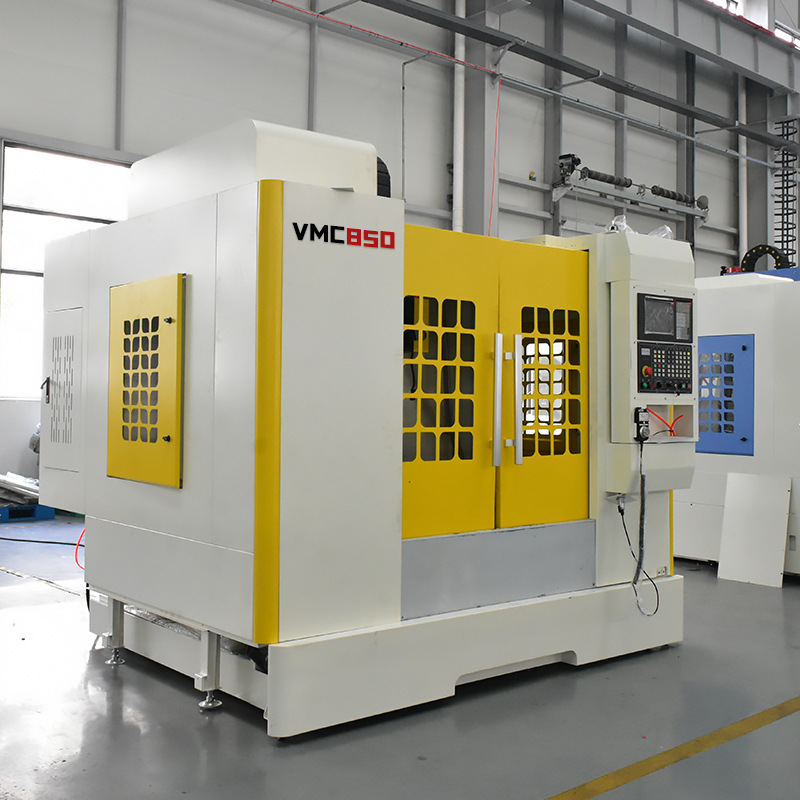

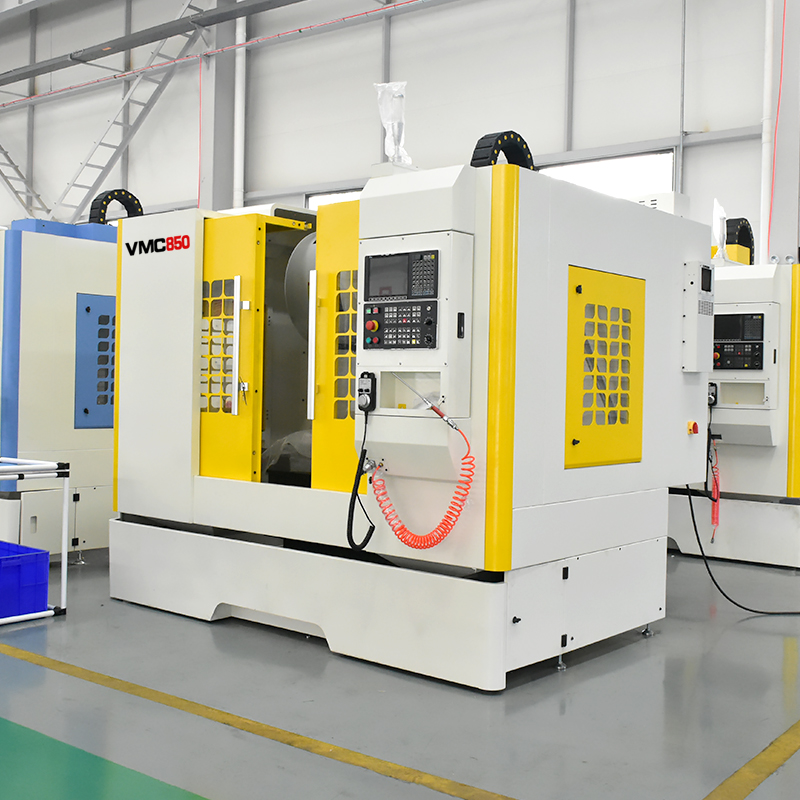

VMC850B硬轨加工中心

产品参数：

X 轴最大行程 800mm

Y 轴最大行程 500mm

Z 轴最大行程 500mm

最大工作台承重 500kg

工作台长×宽 1000mm×500mm

咨询电话：13706320091

<

>

祥细参数
相关视频
产品配置表


名称				规格	单位
				VMC850B
工作台	工作台尺寸			1050×500	mm
	允许最大荷重			600	kg
	T形槽尺寸			5-18-90	mm
加工范围	工作台最大行程- X轴			800	mm
	滑座最大行程- Y轴			500	mm
	主轴最大行程 - Z轴			500	mm
	主轴端面至工作台面距离		最大	605	mm
			最小	105	mm
	主轴中心到Z轴导轨面距离			550	mm
主轴	锥孔 (7:24)			BT40-140
	转数范围			8000	r/min
	主轴电机功率			7.5	kw
进给	快速移动	X轴		14	m/min
		Y轴		14
		Z轴		14
	进给速度			1-10000	mm/min
刀库	刀库形式			圆盘式
	刀库容量			24	把
	换刀时间			2.5	s
定位精度	精度检测标准			JISB6336-4：2000/ GB/T18400.4-2010
	X/Y/Z轴			0.008	mm
X/Y/Z轴重复定位精度				0.005	mm
机床尺寸（长×宽·×高）				2600×2300×2300	mm
机床重量约				5000	kg




机床整机配置
序号	配置	规格明细	厂家	产地
1	数控操作系统		KND	北京
2	机床热交换器		富瑞泽	天津
3	三轴电机	15NM/15NM/23NM	KND	北京
4	主轴伺服电机		KND	北京
5	钣金		冠维	国产
6	三轴丝杆专用轴承	内径25,外径62，P4	NSK	日本
7	三轴滚珠丝杆（C3级）		岐山	国产
8	刀库	24机械手刀库	冈田	台湾
9	皮带式主轴	BT40-150-8000rpm	丹铨	台湾
10	打刀缸	3.5T	丹铨	台湾
11	三轴伸缩护罩		海东	国产
12	容积式自动润滑系统	TZ-2202-210XA	河谷	日本
13	三轴锁紧螺帽	YSF M30*1.5P	盈锡	台湾
14	三轴联轴器	D&Y10 C55L78	盈锡	台湾
15	冷却泵	CBK4-30/3	洛凯	台湾
16	气动系统	n/a	亚德客	台湾
17	地脚承座+螺栓+螺帽			国产
